Medición precisa de nivel sin contacto de líquidos corrosivos en tanques químicos
La desulfuración de gases de combustión (FGD) es un proceso clave para la reducción de emisiones industriales, ya que elimina los óxidos de azufre (SO₂ y SO₃) de los gases de escape. Al tratarse de compuestos ácidos, estos contaminantes pueden neutralizarse mediante su reacción con sustancias alcalinas, contribuyendo a una operación más limpia y sostenible.
En los sistemas de FGD húmedo, una solución o suspensión alcalina se pulveriza dentro de una torre de absorción, donde entra en contacto directo con los gases de combustión. El SO₂ se disuelve en el agua formando una solución ácida débil, que posteriormente reacciona con el medio alcalino para completar la neutralización.
Sin embargo, la medición precisa de estos líquidos altamente corrosivos representa un desafío importante debido a las severas condiciones químicas del proceso, así como a la presencia de vapor, espuma y turbulencias que pueden afectar la fiabilidad de los sistemas de medición convencionales.

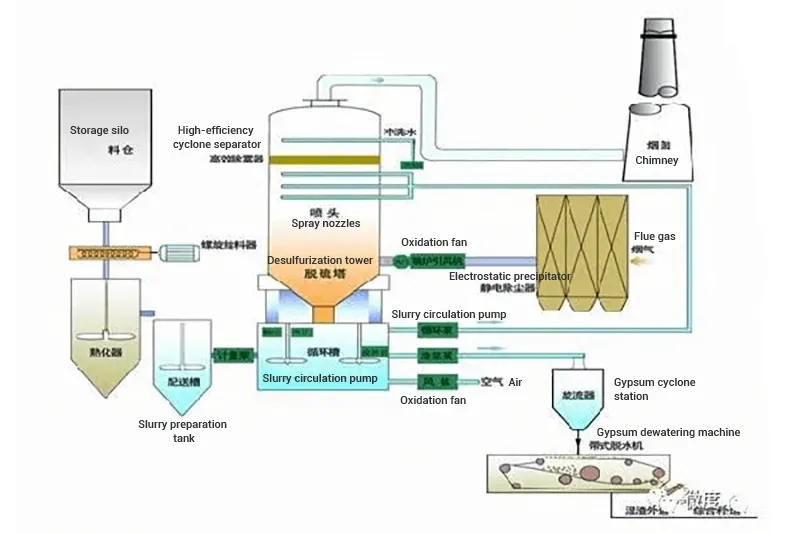

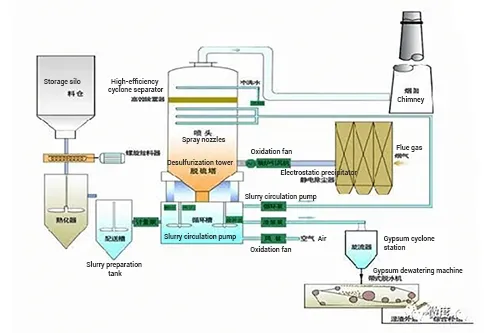

- Silo de almacenamiento
- Separador ciclónico de alta eficiencia
- Boquillas de pulverización
- Torre de desulfuración
- Sistema de pulverización de lodos
- Tanque de preparación de lodos
- Bomba de circulación de lodos
- Ventilador de oxidación
- Lodos de piedra caliza
- Precipitador electrostático
- Gases de combustión
- Chimenea
- Estación ciclónica de yeso
- Piscina de lodos
- Máquina deshidratadora de yeso
- Yeso terminado
- Aire
- Polvo de piedra caliza
Los transmisores de nivel radar sin contacto LM78, que operan en el rango de 76–81GHz, proporcionan mediciones fiables y estables incluso en entornos con sustancias químicas altamente agresivas. Al no requerir contacto con el medio, eliminan el desgaste y garantizan un funcionamiento seguro y duradero.
Gracias a su elevada penetración de señal y a su alta resistencia a las interferencias, los LM78 mantienen lecturas precisas frente a vapor, espuma y gases corrosivos. Su antena tipo lente reduce eficazmente la distorsión de la señal, mientras que la función inteligente de aprendizaje de ecos falsos filtra reflexiones causadas por salpicaduras y turbulencias, asegurando mediciones consistentes y de alta precisión en todo momento.

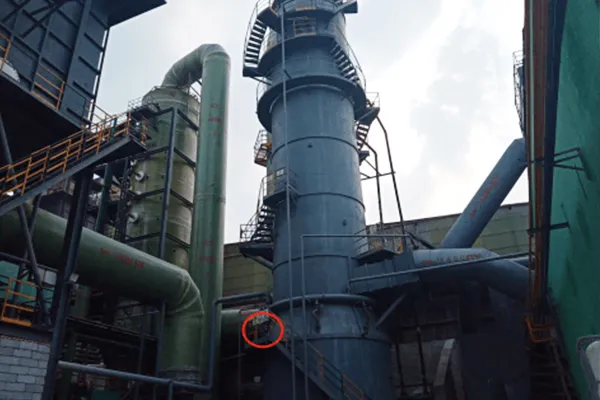

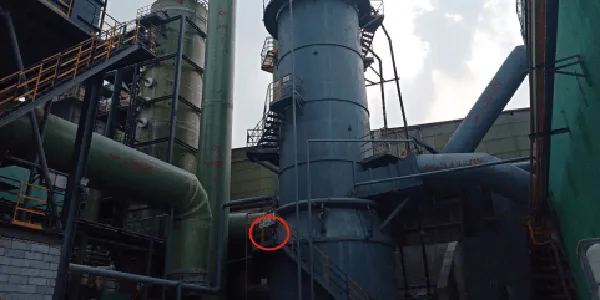

Una planta de fundición ubicada en Guangxi implementó un sistema de desulfuración húmeda de gases de combustión basado en óxido de magnesio, utilizando MgO como materia prima. Tras el proceso de hidratación, se genera hidróxido de magnesio (Mg(OH)₂), que actúa como agente desulfurante. En este sistema, el tanque de almacenamiento de hidróxido de magnesio se encuentra a unos 30 metros de altura, con el transmisor de nivel radar instalado aproximadamente a 7 metros de la base.

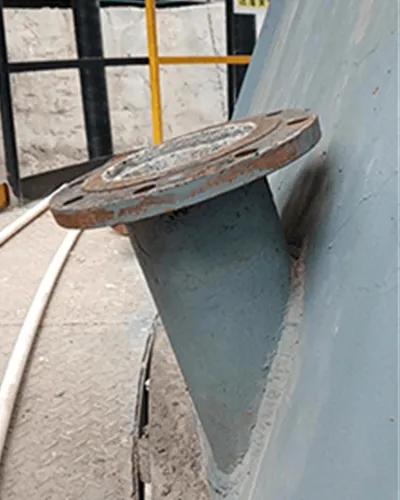

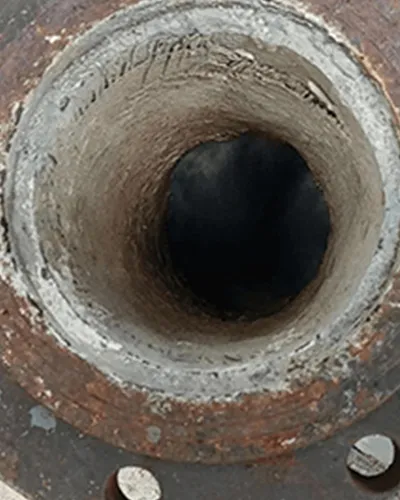

El tanque está conectado a una caldera de combustión de óxido de magnesio, donde boquillas de pulverización ubicadas cerca de la pared inyectan agua. Durante la operación, el tanque trabaja bajo presión negativa, el medio es agua en ebullición, y la instalación presenta condiciones complejas, como una superficie inclinada y una tubería de montaje de 400mm con ligera inclinación.
Anteriormente, se utilizaba un transmisor de nivel radar doméstico de 26GHz, pero la intensa pulverización y la formación de espuma generaban fuertes interferencias, lo que impedía obtener mediciones estables y precisas. Tras una inspección en sitio, nuestros ingenieros recomendaron la implementación de un transmisor de nivel radar de 80GHz para las pruebas. Gracias a su señal de alta frecuencia, el radar pudo penetrar eficazmente la espuma y medir directamente la superficie del líquido, mientras que la función de aprendizaje de ecos falsos filtró de manera eficiente las interferencias causadas por las salpicaduras.

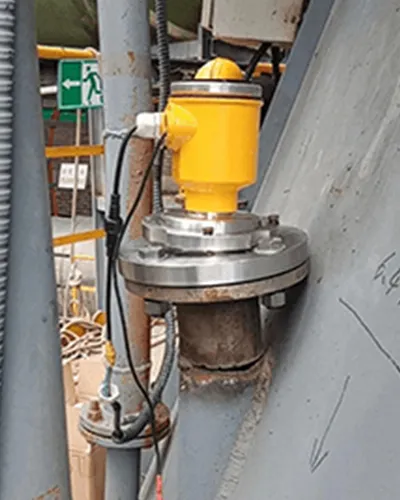

Debido a que la tubería de instalación no era perpendicular a la superficie del líquido, se utilizó una estructura de montaje universal para ajustar el ángulo del sensor y localizar el punto de reflexión más intenso antes de realizar la calibración.

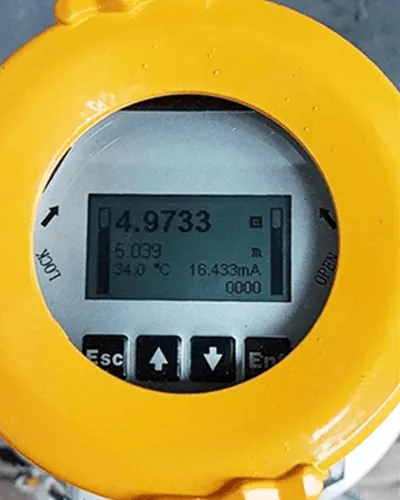

Tras más de un mes de funcionamiento continuo, las mediciones se mantuvieron prácticamente alineadas con el nivel real, con un margen de error inferior a 1cm. El sistema demostró un rendimiento estable y fiable, recibiendo una valoración muy positiva por parte del cliente, quien finalmente realizó una compra a gran escala, consolidando una colaboración a largo plazo.
-
