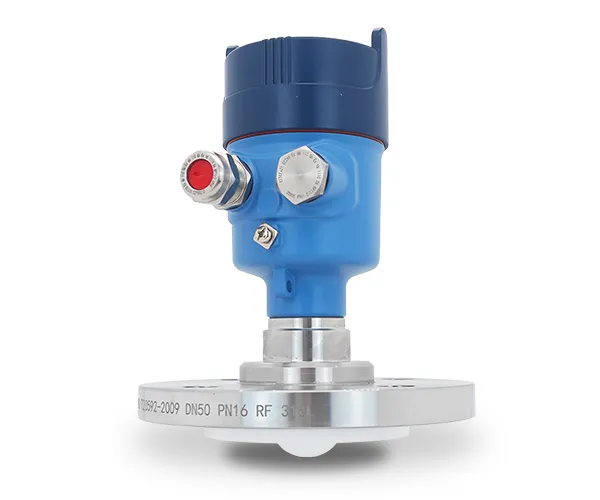

    Transmisor de nivel por radar serie ADV (aprobado por ATEX/HART/SIL 2)

    Sensor de radar con certificación de seguridad para la medición continua del nivel de líquidos, lodos y sólidos en entornos industriales exigentes

    Los transmisores de nivel radar están diseñados para la medición continua y precisa de líquidos y materiales sólidos, incluso en condiciones de proceso extremas. Funcionan de forma estable en un amplio rango de temperaturas, desde -196°C hasta 450°C, y pueden soportar hasta 1000°C cuando se combinan con bridas especializadas para altas temperaturas.

    Estos sensores de medición continua utilizan chips de radar de ondas milimétricas y antenas de guía de ondas, lo que garantiza una señal estable y de alta precisión incluso en entornos industriales exigentes como plantas químicas, procesos metalúrgicos e instalaciones energéticas.

    Certificaciones y estándares
    Los transmisores cuentan con certificación de seguridad y calidad, con certificaciones TÜV SIL2, CE, HART y ATEX a prueba de explosiones. Además, son compatibles con el marco FDT/DTM para una fácil integración y configuración.

    Acerca de Microcreative
    Acerca de Microcreative
    Acerca de Microcreative
    Acerca de Microcreative
    Acerca de Microcreative
    Solicitar una cotización
    Parámetros
    • Rango de frecuencia Radar de ondas milimétricas de 76-81 GHz
    • Temperatura de proceso −40 °C / hasta +200 °C (máximo)
    • Presión de proceso Hasta 2 MPa
    • Precisión de medición ±1 mm
    • Rango de medición 10m/30m/60m/120m
    • Protección contra explosiones Ex ia IIC T6 Ga
    • Ángulo del haz 3° / 8°
    • Instalación Rosca o brida
    • Grado de protección IP67
    • Material de la carcasa Aleación de aluminio / Acero inoxidable
    • Interfaz de comunicación 4-20 mA / HART / RS485 / TTL / FDT / DTM
    • Certificaciones SIL2, CE, ATEX (antideflagrante), HART
    • Interfaz de usuario Pantalla LCD de 196 × 96 con teclado de 4 botones, software para PC o comunicador HART
    • Dimensiones (largo × ancho × alto) 106 × 84 × 201 mm
    • Peso aproximado 1.525 kg

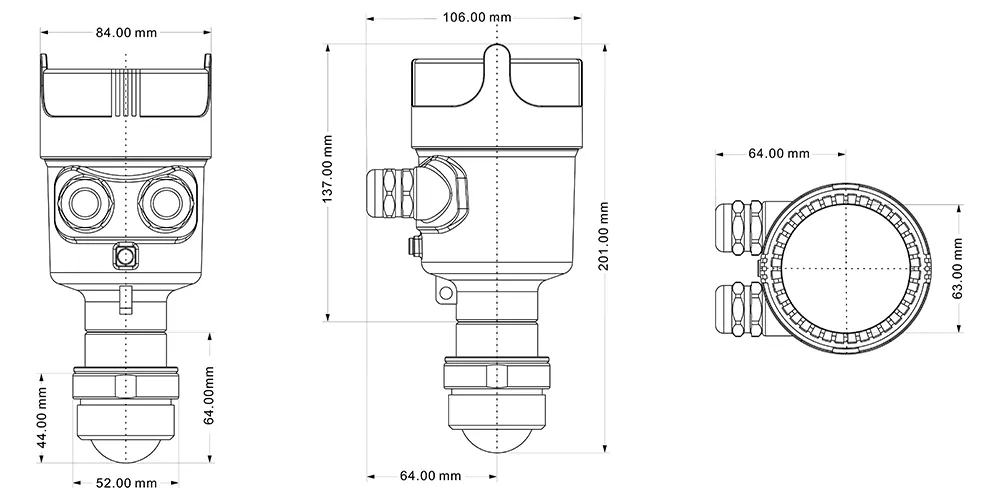

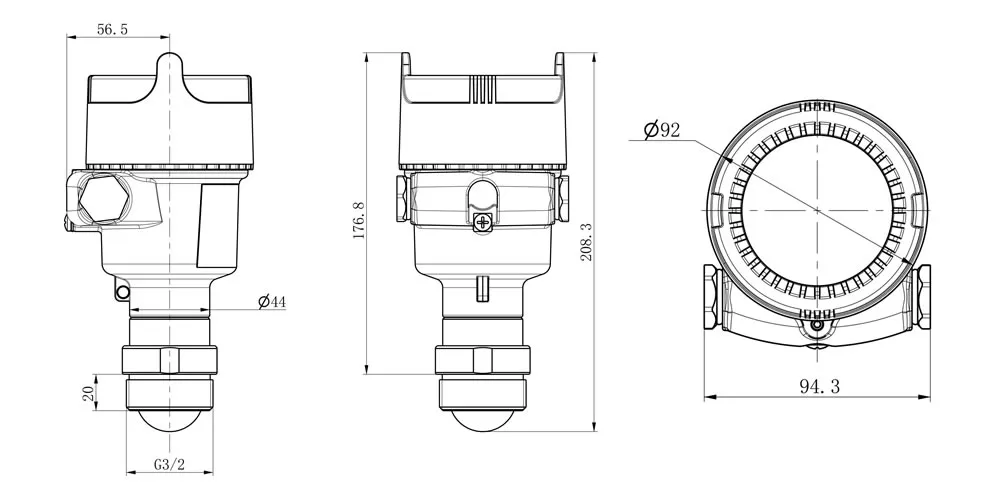

    Diagrama de estructura
    Diagrama de estructura
    Características
    • Construido con chips de radar de desarrollo propio que proporcionan una precisión de ±1mm y una zona ciega de tan solo 2cm.
    • Disponible con ángulos de haz de 3° y 8° para garantizar una detección enfocada y precisa en diferentes aplicaciones.
    • Compatible con varios idiomas y diseños de pantalla personalizables para adaptarse a diversas preferencias de operación.
    • Permite conexión Bluetooth y configuración remota para ajustes y mantenimiento convenientes.
    • No requiere calibración de distancia, lo que ayuda a simplificar el ensamblaje y acelerar la producción.
    Productos opcionales

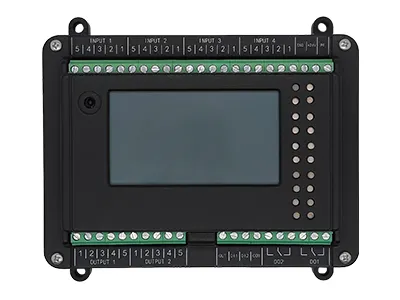

    Pantalla de nivel del lado del tanque industrial, GPB80

    Pantalla de nivel del lado del tanque industrial
    GPB80

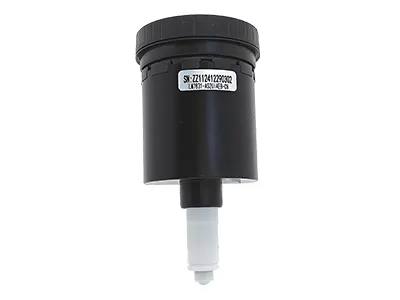

    Módulo de medición de nivel por radar, serie ADV

    Módulo de medición de nivel por radar de la serie ADV
    Aplicaciones
    Industria siderúrgica

    Industria siderúrgica
    Se utiliza para medir el nivel de metal fundido en entornos de alta temperatura y alta presión.

    Industria química

    Industria química
    Adecuado para aplicaciones estándar que involucran líquidos y sólidos, proporcionando lecturas de nivel estables y precisas.

    Industria energética

    Industria energética
    Funciona bien en condiciones de alta temperatura y alta presión, lo que ayuda a medir el nivel de materiales calientes utilizados en la producción de energía.

    Industria del petróleo

    Industria del petróleo
    Puede medir líquidos corrosivos o agitados, así como condiciones de media presión y vapor. También puede detectar niveles de aceite a través de espuma, vapor o techos flotantes.

    Industria alimentaria

    Industria alimentaria
    Adecuado para líquidos y sólidos en condiciones normales de temperatura y presión, incluidas condiciones ligeramente corrosivas o con vapor, y tanques de almacenamiento pequeños.

    Industria de sólidos a granel y aditivos líquidos

    Industria de sólidos a granel y aditivos líquidos
    Ideal para medir sólidos a granel y aditivos líquidos en procesos de producción y almacenamiento.

    Cement Industry

    Industria del cemento (procesos en lodos y líquidos)
    Adecuados para tanques que contienen líquidos agitados o corrosivos, vapor o materiales a temperatura media. Los transmisores de nivel proporcionan una medición estable del nivel de lechada de cemento y otras sustancias a alta temperatura en entornos de proceso complejos.

    Industria farmacéutica

    Industria farmacéutica
    Se utiliza para medir materias primas líquidas y en polvo en tanques con agitación, vapor o presión moderada.

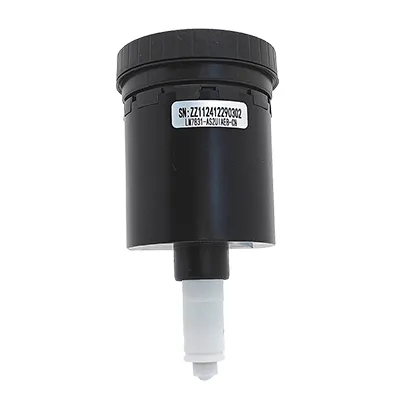

      1. Módulo de medición de nivel por radar sin contacto
      2. Módulo de medición de nivel por radar sin contacto
        Rango de frecuencia
        Radar de ondas milimétricas de 76-81GHz
        Temperatura de proceso
        −40 °C / hasta +200 °C (máximo)
      3. Radar level measurement modules can accurately detect both liquid and solid materials. Los módulos de medición de nivel por radar permiten detectar con precisión materiales líquidos y sólidos. Incorporan algoritmos personalizados, adaptados a distintas condiciones de proceso, que garantizan lecturas estables y fiables incluso en presencia de señales débiles o interferencias.
    ¿Necesita ayuda para encontrar el sensor de radar adecuado?

    Le guiaremos hacia la opción adecuada para su proyecto.

    Otros sensores de radar

    Sí. Estos transmisores de nivel utilizan chips de ondas milimétricas y antenas de guía de ondas con un ángulo de haz estrecho de 3° u 8°, lo que proporciona una alta resistencia a las interferencias. Pueden medir con precisión incluso con espuma o vapor sobre el petróleo crudo. Las lecturas se mantienen estables incluso en condiciones adversas, como en plantas de cemento con mucho polvo o en tanques químicos donde el material se agita constantemente.

    Los sensores de radar con certificación de seguridad para la medición continua de nivel pueden combinarse con el indicador industrial de nivel GPB80, que muestra datos de nivel en tiempo real directamente junto al tanque. Esto facilita la monitorización in situ y resulta especialmente útil para instalaciones que gestionan múltiples tanques de almacenamiento en industrias como la química, la petrolera y la energética.
