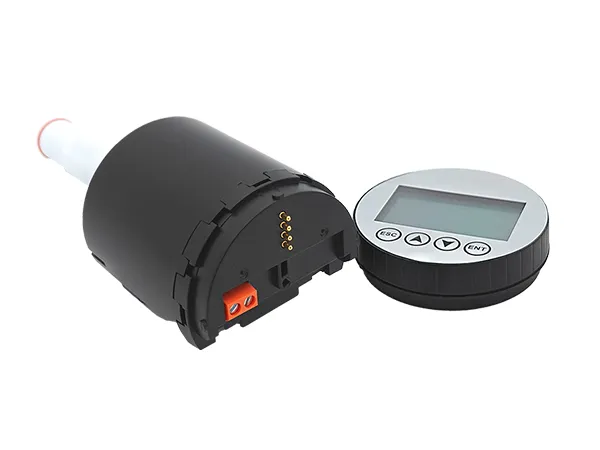

    Módulo de medición de nivel por radar, serie ADV

    Módulo electrónico de radar de ondas milimétricas utilizado en transmisores de nivel de radar con certificación de seguridad para líquidos y sólidos

    Los módulos de medición de nivel por radar permiten detectar con precisión materiales líquidos y sólidos. Incorporan algoritmos personalizados, adaptados a distintas condiciones de proceso, que garantizan lecturas estables y fiables incluso en presencia de señales débiles o interferencias.

    Además, gracias a su función de salida no lineal, las señales de radar pueden convertirse directamente en valores de volumen, peso o caudal, facilitando la integración con diversos sistemas industriales y mejorando la eficiencia del control y la automatización de procesos.

    Certificaciones y estándares
    Los módulos de medición de radar cuentan con certificación TÜV para seguridad funcional SIL2 y cuentan con las homologaciones CE y ATEX de protección contra explosiones. También cuentan con certificación HART y son compatibles con el marco FDT/DTM para una integración perfecta en el sistema.

    Acerca de Microcreative
    Acerca de Microcreative
    Acerca de Microcreative
    Acerca de Microcreative
    Acerca de Microcreative
    Solicitar una cotización
    Parámetros
    • Rango de frecuencia Radar de ondas milimétricas de 76-81 GHz
    • Temperatura de proceso −40 °C / hasta +200 °C (máximo)
    • Presión de proceso Hasta 2 MPa
    • Precisión de medición ±1 mm
    • Rango de medición 10 m/30 m/60 m/120 m
    • Protección contra explosiones Ex ia IIC T6 Ga
    • Ángulo del haz 3°/8°
    • Instalación Apto para carcasas de acero inoxidable o aleación de aluminio
    • Grado de protección IP67
    • Material de la carcasa Plástico PC/nailon
    • Interfaz de comunicación 4-20 mA/HART/RS485/TTL/FDT/DTM
    • Certificaciones SIL2, CE, ATEX, a prueba de explosiones, HART
    • Interfaz de usuario Pantalla LCD de 196×96 con teclado de 4 botones, software para PC o comunicador HART
    • Peso Modelo estándar
    • Modelo para alta temperatura 221 g
    • Dimensiones (L × An × Al) Modelo estándar
    • Modelo de alta temperatura 66.8 × 66.8 × 158.8 mm

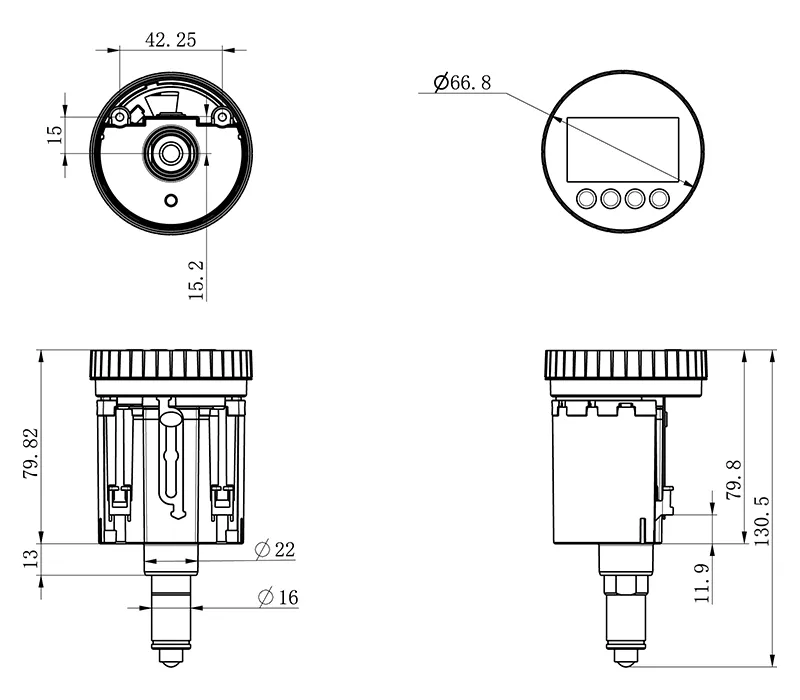

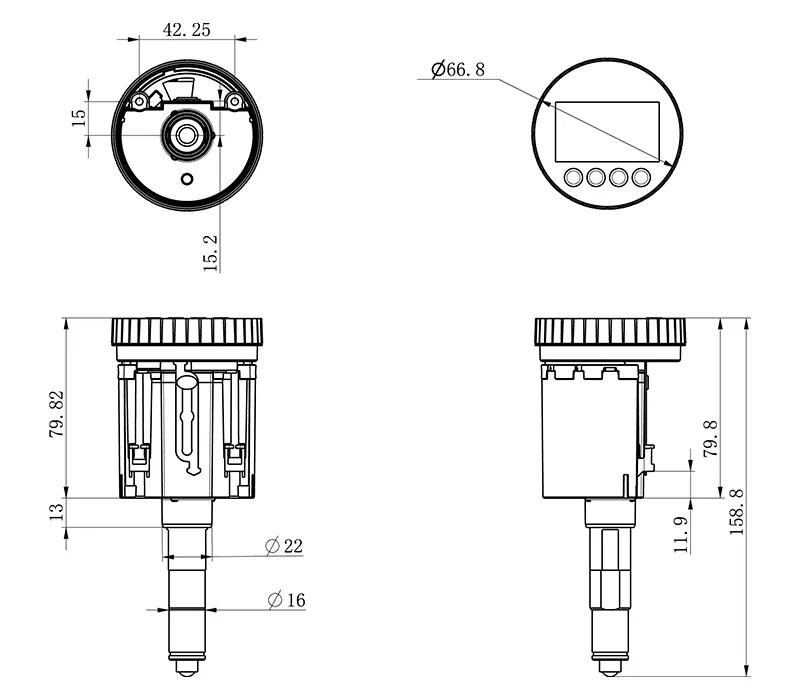

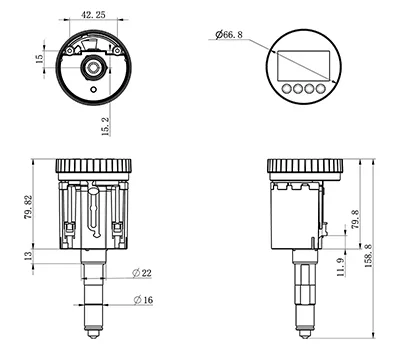

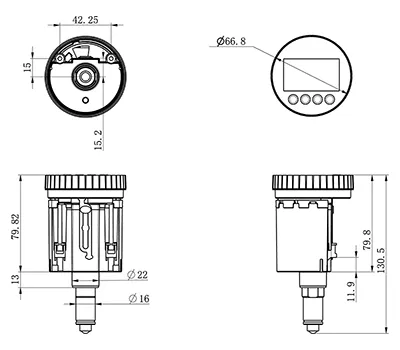

    Diagrama de estructura
    • Diagrama de estructura
    • Diagrama de estructura
    Características
    • Los módulos de medición de nivel por radar utilizan chips de radar de desarrollo propio que ofrecen alta precisión y un rendimiento de señal estable.
    • Ofrecen una precisión de medición de ±1 mm y una zona ciega de tan solo 2 cm.
    • Cuentan con ángulos de haz estrechos de 3° u 8°, adecuados para diversas condiciones de instalación y proceso.
    • Compatible con varios idiomas y permite la personalización de la interfaz de usuario.
    • Compatible con módulos Bluetooth externos y depuración remota para facilitar la configuración y el mantenimiento.
    • No requieren calibración a distancia, lo que simplifica el montaje y mejora la eficiencia de la producción.
    Aplicaciones

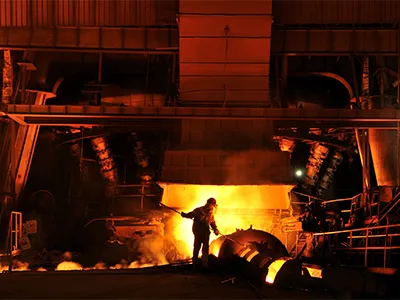

    Industria siderúrgica

    Industria siderúrgica
    Adecuado para condiciones de alta temperatura y alta presión donde se requiere medir con precisión el nivel de metales fundidos.

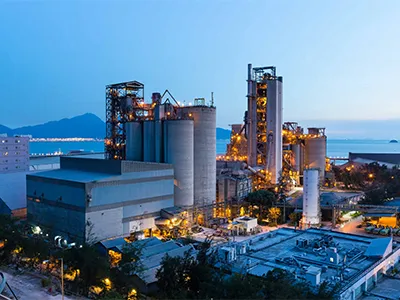

    Industria química

    Industria química
    Se utiliza para monitorear los niveles de líquidos y sólidos en condiciones generales de proceso, garantizando una medición estable incluso con materiales de densidad media.

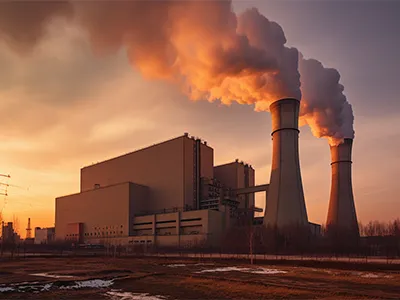

    Industria energética

    Industria energética
    Se aplica en entornos extremos con calor y presión, y es capaz de medir el nivel de materiales de combustión a alta temperatura.

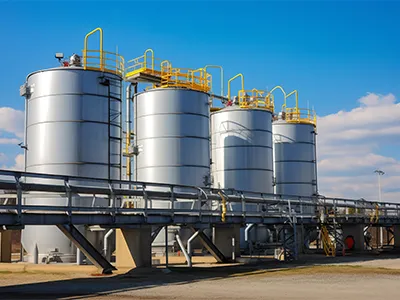

    Industria del petróleo

    Industria del petróleo
    Ideal para tanques con agitación, vapor o líquidos corrosivos a temperatura y presión medias. La señal de radar puede penetrar espuma, vapor o techos flotantes para medir el nivel real de petróleo crudo y productos similares.

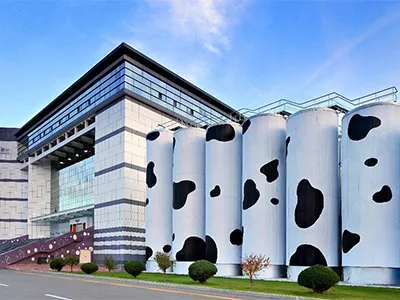

    Industria alimentaria

    Industria alimentaria
    Adecuado para líquidos y sólidos almacenados a temperatura y presión normales. Admite materiales ligeramente corrosivos o condiciones de vapor moderado, lo que proporciona un monitoreo preciso del nivel en tanques de almacenamiento pequeños y medianos.

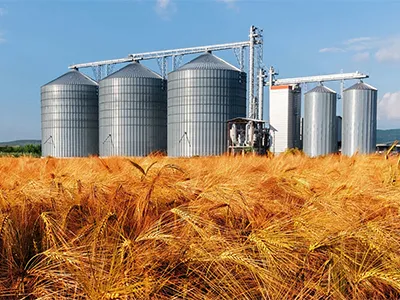

    Industria de granos sólidos y polvos

    Industria de granos sólidos y polvos
    Funciona eficazmente con sólidos a granel y polvos, y se utiliza para medir los niveles de materiales y monitorear el control de aditivos líquidos en la producción de alimentos.

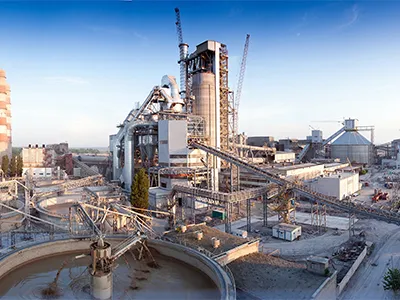

    Cement Industry

    Industria del cemento (procesos en lodos y líquidos)
    Diseñado para tanques que contienen líquidos agitados o corrosivos, vapor o materiales a temperatura media. Adecuado para medir el nivel de materiales a alta temperatura y lechada de cemento en tanques de almacenamiento o de proceso.

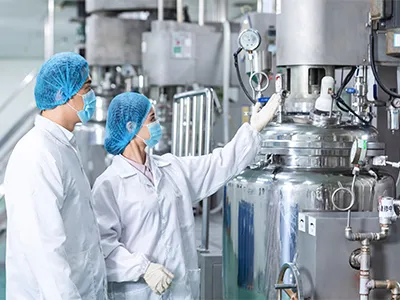

    Industria farmacéutica

    Industria farmacéutica
    Admite líquidos agitados o corrosivos, así como procesos con vapor a temperatura y presión moderadas. Es adecuado para medir materias primas líquidas y en polvo.
      1. Transmisor de nivel por radar serie ADV (aprobado por ATEX/HART/SIL 2)
      2. Transmisor de nivel por radar serie ADV (aprobado por ATEX/HART/SIL 2)
        Rango de frecuencia
        Radar de ondas milimétricas de 76-81GHz
        Temperatura de proceso
        −40 °C / hasta +200 °C (máximo)
      3. Radar level transmitters are designed for continuous and accurate measurement of liquids and solids, even in extreme process conditions. They operate stably in temperatures ranging from -196°C to 450°C, and can handle up to 1000°C when paired with specialized high-temperature flanges.
    ¿Necesita ayuda para encontrar el sensor de radar adecuado?

    Le guiaremos hacia la opción adecuada para su proyecto.

    Otros sensores de radar

    Los módulos de alta temperatura operan entre −40°C y +200°C y se utilizan principalmente en las industrias siderúrgica y energética, donde miden metales fundidos y materiales de combustión a alta temperatura. Los módulos estándar operan entre −40°C y +85°C y son adecuados para aplicaciones en los sectores alimentario y farmacéutico, donde monitorizan el nivel de materias primas líquidas o sólidas en condiciones normales.
