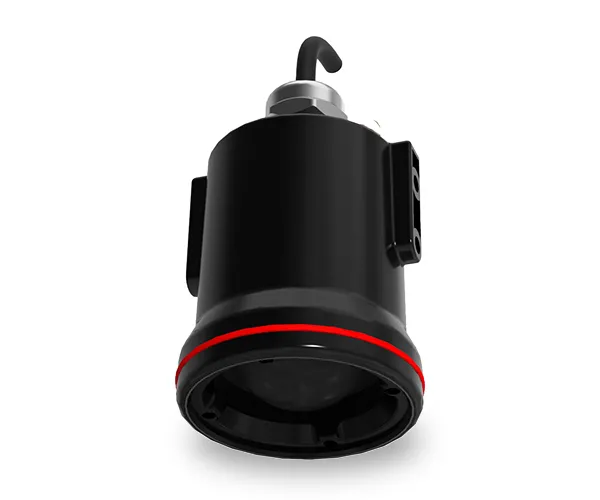

    Sensor de nivel de líquido por radar

    Sensor de radar de ondas milimétricas de 76–81 GHz para medición precisa del nivel de agua o lodos en tanques, sumideros y depósitos

    Estos sensores de radar operan en el rango de 76–81 GHz y utilizan tecnología FMCW (onda continua modulada en frecuencia) para ofrecer un monitoreo preciso y sin contacto del nivel de agua en tanques de almacenamiento, embalses de protección contra incendios, ríos y canales abiertos.

    Recopilan automáticamente las mediciones y envían los datos al sistema de monitoreo, eliminando la necesidad de presencia de personal en el sitio. Los usuarios pueden acceder al software y a la aplicación móvil para consultar el nivel de agua en tiempo real, revisar lecturas históricas, almacenar los datos importantes y recibir alertas automáticas ante cualquier cambio inesperado, garantizando un control eficiente y seguro del recurso hídrico.

    Solicitar una cotización
    Parámetros
    • Rango de frecuencia 76–81 GHz
    • Temperatura de proceso -40 a +85 °C
    • Precisión ±1 mm
    • Rango de medición 0.1–15m/30m/60m
    • Ángulo del haz 6°
    • Medio medido Agua/Lodo/Nieve
    • Grado de protección IP68
    • Material de la carcasa Aleación de aluminio/PC+ABS
    • Interfaz de comunicación RS485/Protocolo Modbus, TTL, Bluetooth
    • Protección contra sobretensiones 2 kV
    • Alimentación 9–28V CC (se recomiendan 12V)
    • Dimensiones (L×An×Al) 66 × 66 × 77.8 mm
    • Peso 230 g

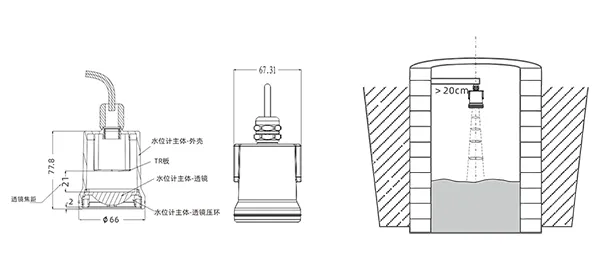

    Dibujo dimensional

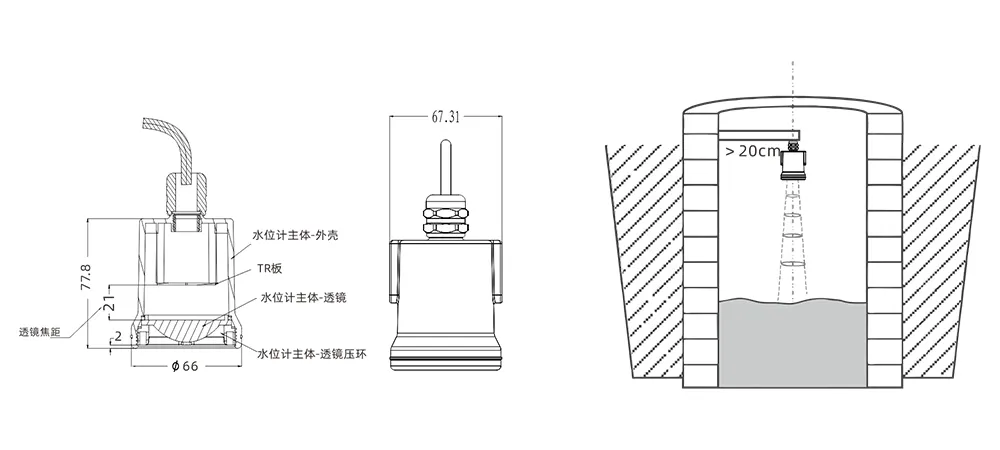

    Dibujo dimensional
    Características
    • Los sensores de nivel de líquido por radar funcionan con una señal FMCW de 80 GHz y un haz estrecho de 6°, lo que les permite mantenerse estables incluso en las condiciones difíciles y estrechas de las tuberías subterráneas y las cámaras de inspección de las ciudades.
    • Utilizan un algoritmo adaptativo diseñado para entornos acuáticos naturales, de modo que la señal puede atravesar plantas flotantes y seguir rastreando el nivel de la superficie incluso con olas o turbulencias.
    • La tecnología de ondas milimétricas de alta frecuencia permite que los sensores mantengan lecturas estables y precisas durante largos periodos. Además, cumplen con el estándar de precisión de Nivel 1 del Ministerio de Recursos Hídricos, lo que garantiza un rendimiento fiable incluso en condiciones cambiantes.
    • Certificados con el estándar de precisión de Nivel 1 del Ministerio de Recursos Hídricos, admiten salidas RS-485 (Modbus), TTL y 4G, lo que facilita su integración en una amplia gama de plataformas de monitorización de IoT sin complicaciones adicionales.
    Aplicaciones

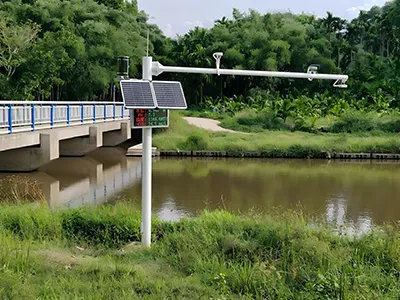

    Gestión del agua

    Gestión del agua
    Se utiliza para monitorear los niveles de agua en ríos y canales.

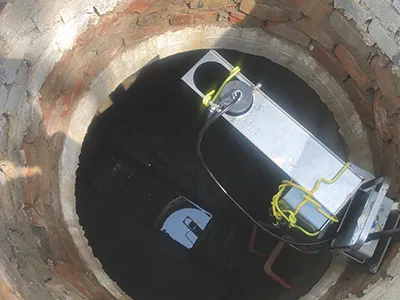

    Infraestructura urbana

    Infraestructura urbana
    Adecuado para medir niveles de agua en pozos de inspección municipales.

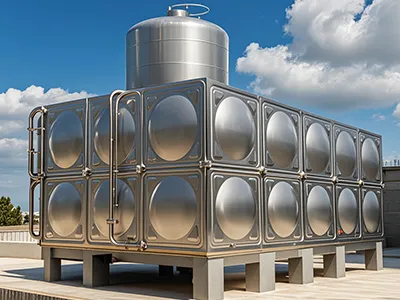

    Sistemas de seguridad contra incendios

    Sistemas de seguridad contra incendios
    Se utiliza para rastrear el nivel de agua dentro de los tanques de agua contra incendios.
    ¿Necesita ayuda para encontrar el sensor de radar adecuado?

    Le guiaremos hacia la opción adecuada para su proyecto.

    Otros sensores de radar

    Los radares de ondas milimétricas FMCW funcionan sin tocar el medio, por lo que no es necesario instalar una sonda de onda guiada en cada tanque. Las configuraciones multitanque son mucho más sencillas de instalar y mantener, especialmente cuando varios tanques funcionan en paralelo. La señal de alta frecuencia, típicamente de 76 a 81 GHz, se mantiene estable incluso con espuma, líquido en remolino o agitación intensa en la superficie. Dado que la señal no se ve afectada por estas perturbaciones, los radares mantienen las lecturas de nivel estables y precisas, incluso en condiciones de trabajo difíciles.

    El radar de ondas milimétricas FMCW suele ser la opción más fiable para exteriores. Ofrece mediciones sin contacto, cuenta con un grado de protección IP68 y funciona con seguridad entre -40°C y 85°C. Los cambios climáticos, los residuos flotantes y las variaciones en la calidad del agua no afectan la lectura. Su precisión milimétrica es ideal para la monitorización hidrológica a largo plazo, y sus características como la anticondensación y la antiacumulación ayudan a evitar problemas de mantenimiento. Como nada entra en contacto con el agua y la antena se mantiene limpia, el radar puede funcionar durante años con mínima atención.

    En cauces fluviales o redes de monitoreo con varios puntos de medición, el radar debe ubicarse en una superficie abierta y estable, lejos de vórtices, pilares u objetos que interrumpan el haz. El radar debe orientarse verticalmente hacia el agua o con un ángulo pequeño, de hasta unos 10°, para cubrir todo el rango de cambios previstos en el nivel del agua. La altura de montaje debe mantenerse al menos 0.5m por encima del nivel de agua más alto registrado, garantizando al mismo tiempo que el nivel más bajo se encuentre dentro del rango de medición efectivo del radar. Mantener el radar ni demasiado cerca ni demasiado lejos de la superficie previene errores y garantiza la fiabilidad de los datos.
