    Caudalímetro radar / Flujómetro radar

    Medidor de caudal de canal abierto por radar para medición sin contacto de velocidades y niveles de flujo en ríos, canales abiertos y sistemas de drenaje

    Los caudalímetro o flujómetro radar miden la velocidad superficial del flujo y el nivel del agua desde la parte superior del canal, calculando el caudal mediante un modelo hidráulico integrado.

    Estos medidores para canales abiertos se emplean en ríos, redes urbanas de aguas pluviales y residuales, compuertas de embalses y canales de riego, registrando de manera continua los cambios en velocidad, nivel y caudal total a lo largo del día.

    Su diseño sin contacto permite un funcionamiento continuo bajo cualquier condición climática, proporcionando datos precisos y fiables para la gestión y el monitoreo de recursos hídricos.

    Solicitar una cotización
    Parámetros
    • Rango de medición de velocidad 0.1 m/s a 25 m/s
    • Precisión de velocidad ±1 %
    • Zona ciega 8 cm
    • Ángulo de inclinación de velocidad 0° a 80°
    • Rango de medición de distancia 30 m
    • Precisión de distancia ±1 mm
    • Alimentación +9 a 30 VCC
    • Ángulo de haz de la antena de velocidad 12° × 25°
    • Temperatura de funcionamiento –20 a 70 °C
    • Ángulo de haz de la antena de distancia 6°
    • Grado de protección IP68
    • Distancia máxima del radar a la superficie del agua 30 m
    • Interfaz de comunicación RS485 (velocidad en baudios configurable), Bluetooth
    • Dimensiones 165 × 79 × 94 mm
    • Peso 1214 g
    • Material de la carcasa Aleación de aluminio, PBT
    • Método de montaje Instalación con soporte
    • Protocolo de comunicación Modbus
    • Corriente de funcionamiento ≤25 mA a 24 V (modo de trabajo); ≤1 mA a 12 V (modo de suspensión)

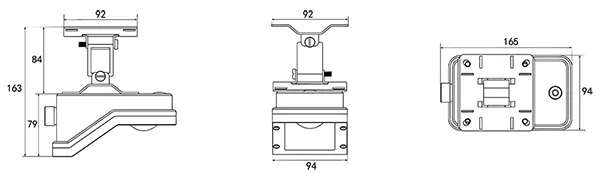

    Dibujo dimensional
    Dibujo dimensional
    Características
    • Los caudalímetro radar utilizan una configuración de radar dual sin contacto con medición de rango FMCW, junto con procesamiento de supresión de olas para mantener la estabilidad de los datos.
    • Un modelo hidráulico desarrollado con especialistas del sector calcula el caudal en canales abiertos y tuberías, de modo que el nivel del agua, la velocidad y el caudal se emiten simultáneamente.
    • Con protección IP68, los sensores funcionan bien en condiciones de campo exigentes, como redes urbanas de aguas pluviales y residuales, compuertas de embalses y canales de riego.
    • Su diseño compacto facilita la instalación y reduce el mantenimiento.
    • El módulo de medición interno proporciona control total sobre la tecnología y permite una personalización flexible cuando sea necesario.
    • La configuración Bluetooth está integrada, lo que facilita a los equipos de campo ajustar la configuración y acceder a funciones adicionales.
    Aplicaciones

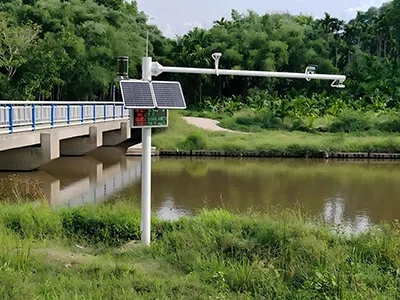

    Monitoreo del caudal de los ríos

    Monitoreo del caudal de los ríos
    Los sensores ayudan a medir el caudal directamente en los ríos, proporcionando datos útiles para el trabajo hidrológico diario.

    Monitoreo de la temporada de inundaciones

    Monitoreo de la temporada de inundaciones
    Los sensores de flujo apoyan a los equipos de campo durante la temporada de lluvias al rastrear las inundaciones urbanas y las crecidas repentinas en las zonas montañosas.

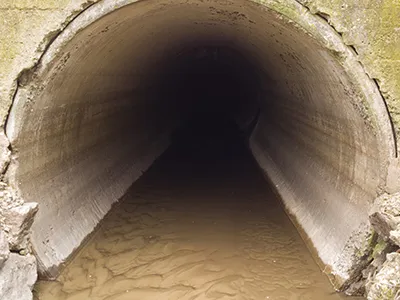

    Monitoreo de aguas residuales y drenaje

    Monitoreo de aguas residuales y drenaje
    Se pueden utilizar en inspecciones ambientales para verificar las condiciones de flujo en salidas de aguas residuales y tuberías de drenaje subterráneo.

    Monitoreo marino

    Monitoreo marino
    Los sensores son adecuados para mediciones cercanas a la costa, donde es necesario observar periódicamente las condiciones del flujo superficial.

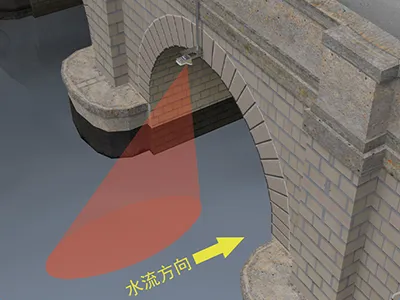

    Monitoreo de puentes

    Monitoreo de puentes
    Los medidores de flujo ayudan en los estudios relacionados con puentes al medir el flujo del río debajo de la estructura para una instalación y un mantenimiento más seguros.

    ¿Necesita ayuda para encontrar el sensor de radar adecuado?

    Le guiaremos hacia la opción adecuada para su proyecto.

    Otros sensores de radar

    Los sensores de caudal por radar utilizan una configuración de radar dual sin contacto para medir simultáneamente la velocidad del flujo superficial y el nivel del agua. La detección de alcance FMCW gestiona la medición de la distancia, y el procesamiento de supresión de olas ayuda a reducir el efecto del movimiento superficial. Ambos valores se utilizan posteriormente en un modelo hidráulico para obtener el resultado final del caudal de forma clara y consistente.

    La configuración sin contacto de doble radar permite que los sensores midan la velocidad y el nivel del agua sin verse afectados directamente por los sedimentos. La detección de alcance FMCW y el programa integrado de supresión de olas ayudan a minimizar el impacto de las perturbaciones superficiales causadas por los sedimentos, manteniendo una precisión de distancia de ±1mm y de velocidad de ±1%.

    Sí. Los parámetros y funciones se pueden ajustar para satisfacer las necesidades de configuraciones únicas de monitoreo de canales abiertos, tuberías o campos, lo que permite que los sensores se adapten a escenarios de aplicación especializados.
