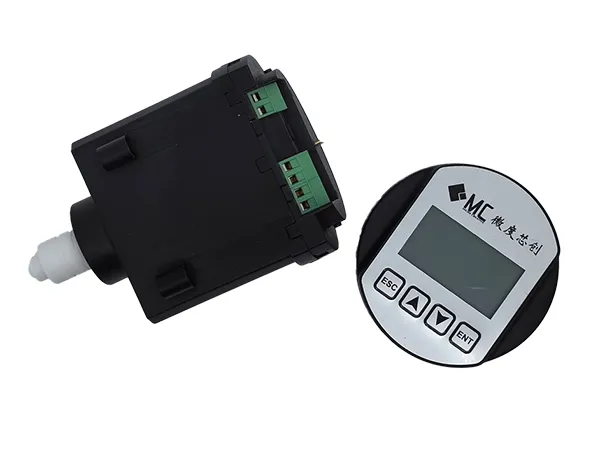

    Módulo de medición de nivel por radar sin contacto

    Módulo electrónico de radar de ondas milimétricas de 80GHz utilizado en transmisores de nivel de radar sin contacto para líquidos y sólidos

    El módulo de radar de ondas milimétricas de 80GHz es un componente clave en los transmisores de nivel sin contacto, diseñado para la medición precisa de líquidos y materiales sólidos. Ofrece un rendimiento fiable incluso en entornos exigentes con presencia de vapor, agitación o polvo, donde otras tecnologías suelen presentar limitaciones.

    Gracias a su diseño compacto y a su compatibilidad con distintos tipos de antena, el módulo puede integrarse en configuraciones roscadas, anticorrosivas, sanitarias o para altas temperaturas, adaptándose a una amplia variedad de aplicaciones industriales. Además, es capaz de operar en condiciones extremas, soportando temperaturas de proceso de hasta 1000°C cuando la aplicación lo requiere.

    Solicitar una cotización
    Parámetros
    • Rango de frecuencia Radar de ondas milimétricas de 76-81 GHz
    • Temperatura de proceso -40 °C a +85 °C / hasta +200 °C
    • Presión de proceso -0.1 a 1 MPa
    • Precisión de medición ±1 mm
    • Rango de medición 10m/30m/60m/120m
    • Protección contra explosiones Ex d ia IIC T6 Ga
    • Ángulo del haz 3°/8°
    • Instalación Apto para carcasas de acero inoxidable o aleación de aluminio
    • Grado de protección IP67
    • Material de la carcasa Plástico PC/nailon
    • Interfaz de comunicación 4-20 mA/HART/RS485/TTL/Bluetooth
    • Interfaz de usuario Pantalla LCD de 128×64 con teclado de 4 botones o software para PC
    • Certificaciones Certificado CNEX a prueba de explosiones
    • Peso aproximado 281 g
    • Dimensiones (L × An × Al) Modelo de alta temperatura
    • Cable recomendado AWG18 o 0.75 mm²
    • Salida de fallo 3.8 mA, 4 mA, 20 mA, 21 mA o función de retención

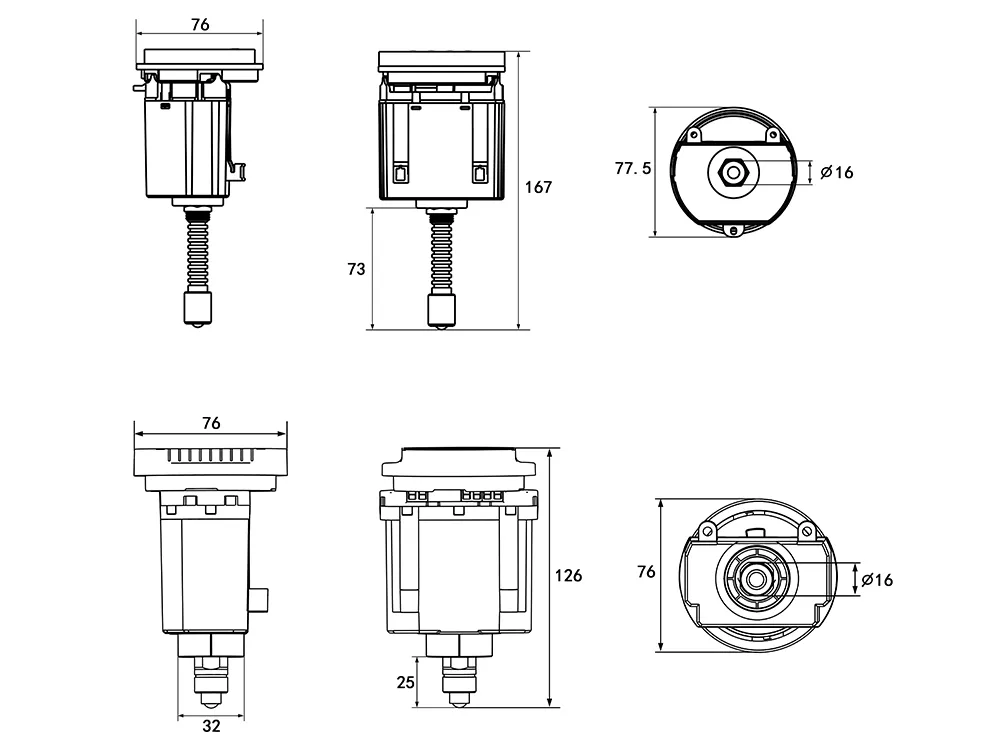

    Diagrama de estructura
    Diagrama de estructura
    Características
    • Utiliza un chip de radar de desarrollo propio que proporciona lecturas muy precisas, de hasta ±1mm, y mantiene la zona ciega a tan solo 2cm para mediciones más precisas.
    • Compatible con conexión Bluetooth y configuración remota, lo que permite ajustar y realizar el mantenimiento del sistema fácilmente sin necesidad de estar en el sitio.
    • Interfaz multilingüe disponible, con opciones de visualización personalizables.
    • No requiere calibración de distancia, lo que simplifica el montaje y la producción.
    Aplicaciones
    Industria siderúrgica

    Industria siderúrgica
    Se utiliza para medir materiales en condiciones extremas, como altas temperaturas y presión, incluidos niveles de metal fundido durante la producción.

    Industria química

    Industria química
    Adecuado tanto para líquidos como para sólidos. Ayuda a monitorizar los cambios de nivel y altura en diferentes materiales utilizados en el procesamiento químico.

    Industria energética

    Industria energética
    Ideal para medir combustibles o materiales de alta temperatura en la producción de energía, manteniendo lecturas estables incluso en entornos operativos hostiles.

    Industria del petróleo

    Industria del petróleo
    Funciona bien con tanques que contienen líquidos agitados, corrosivos o ricos en vapor. Puede medir los niveles de crudo con precisión, incluso a través de espuma, vapor o capas de techo flotantes.

    Industria alimentaria

    Industria alimentaria
    Se utiliza para líquidos y sólidos almacenados a temperatura y presión normales. Soporta vapores leves o corrosión y es compatible con tanques de pequeña capacidad para medir ingredientes o niveles de almacenamiento.

    Industria de granos sólidos y polvos

    Industria de granos sólidos y polvos
    Se aplica a granos sólidos y polvos, ayudando a medir las materias primas y controlar la adición de ingredientes líquidos durante el procesamiento de alimentos.

    Cement Industry

    Industria del cemento (procesos en lodos y líquidos)
    Se utiliza en aplicaciones que requieren agitación, líquidos corrosivos o vapor a temperatura y presión medias. Ideal para medir el nivel de materiales de alta temperatura y lechada de cemento en tanques de almacenamiento.

    Industria farmacéutica

    Industria farmacéutica
    Adecuado para tanques de mezcla con vapor, presión o líquidos ligeramente corrosivos. Mide con precisión materiales líquidos y en polvo durante la producción.
      1. Medición de nivel por radar (sensor de nivel de líquidos y sólidos)
      2. Medición de nivel por radar (sensor de nivel de líquidos y sólidos)
        Rango de frecuencia
        Radar de ondas milimétricas de 76-81GHz
        Temperatura de proceso
        -40°C a +85°C / hasta +200°C
      3. Los sensores de radar de ondas milimétricas de 76–81GHz de la serie LM78 están diseñados para la medición de nivel sin contacto de líquidos, lodos y materiales sólidos. Con certificación CE, ofrecen mediciones estables y precisas en una amplia variedad de aplicaciones industriales.
    ¿Necesita ayuda para encontrar el sensor de radar adecuado?

    Le guiaremos hacia la opción adecuada para su proyecto.

    Otros sensores de radar

    Se puede operar mediante una pantalla de matriz de puntos de 128×64 con cuatro teclas de control o mediante software para PC. El módulo de medición de radar de 80GHz también admite varios idiomas y diseños de pantalla personalizables, lo que permite adaptarlo fácilmente a diferentes preferencias operativas y requisitos de la industria.
