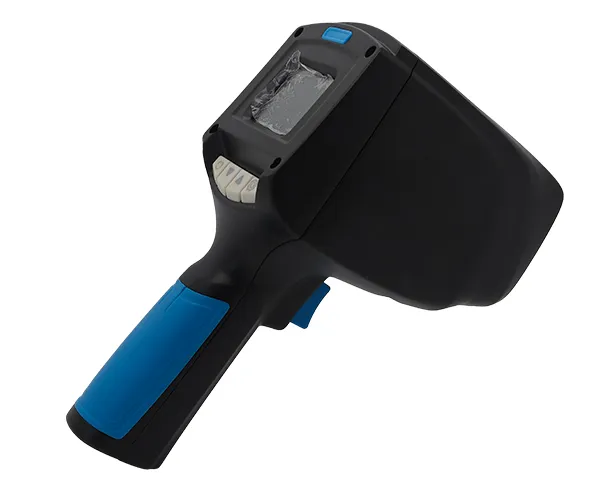

    Radar de velocidad superficial portátil (SVR)

    Sensor de radar portátil sin contacto para medir la velocidad del flujo superficial en canales abiertos y ríos

    Los radares de velocidad superficial portátiles permiten medir la velocidad del flujo sin contacto, eliminando la necesidad de introducir equipos en el agua. Emplean tecnología de banda K para obtener lecturas precisas en ríos, canales de aguas residuales, arroyos fangosos y zonas costeras.

    Su diseño compacto y ligero facilita el transporte durante inspecciones de campo, y su operación con una sola mano simplifica el uso. Al medir desde la superficie, los sensores no se ven afectados por corrosión, sedimentos ni sólidos en suspensión, garantizando mediciones fiables en todo momento.

    Estos radares portátiles se utilizan ampliamente en inspecciones rutinarias de campo, patrullajes durante la temporada de inundaciones e inspecciones in situ de aguas residuales, manteniendo su rendimiento incluso en condiciones de cambio rápido.

    Solicitar una cotización
    Parámetros
    • Frecuencia de funcionamiento 24 GHz
    • Precisión de medición ±1 %
    • Distancia de medición hasta 30 m
    • Rango de medición de velocidad 0.1 a 25 m/s
    • Tipo de antena Antena de matriz planar, 12° × 25°
    • Grado de protección IP66
    • Modos de medición Medición rápida / Medición continua
    • Temperatura de funcionamiento -20 a 70 °C
    • Peso del producto 730 g
    • Dimensiones del producto 155 × 94 × 223 mm
    • Compensación del ángulo horizontal 0° a 60° (manual)
    • Compensación del ángulo vertical 30° a 70° (automática)
    • Alimentación Funcionamiento continuo con batería de litio ≥20 h / con batería seca ≥20 min
    • Modos de alimentación Opción de doble alimentación (batería de litio/batería seca para uso de emergencia)

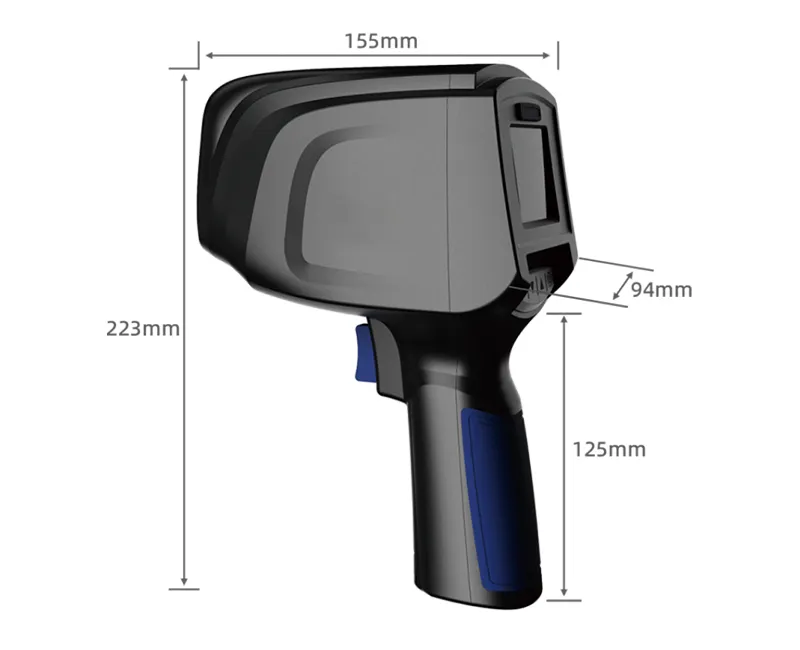

    Dibujo dimensional
    Dibujo dimensional
    Características
    • Su diseño compacto y portátil facilita el manejo de los radares, y la medición sin contacto funciona eficazmente en condiciones de campo complejas.
    • Una pantalla LCD personalizada muestra claramente la velocidad instantánea, la velocidad promedio y los datos del ángulo de inclinación durante la medición.
    • Se pueden almacenar, revisar, eliminar o transferir más de 1000 registros de medición cuando sea necesario.
    • Los radares se pueden montar en soportes y configurar por Bluetooth, lo que ofrece un funcionamiento cómodo incluso con mal tiempo.
    • Su diseño de consumo ultrabajo y las opciones de alimentación dual (batería de litio o seca) permiten un uso fiable durante las mediciones de emergencia.
    • El módulo de medición interno y el algoritmo de velocidad gestionan diferentes condiciones de oleaje y mantienen las lecturas estables.
    Aplicaciones

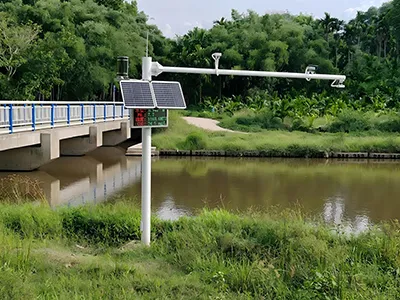

    Monitoreo de ríos y canales

    Monitoreo de ríos y canales
    Se utiliza para medir la velocidad del flujo superficial en ríos y canales abiertos.

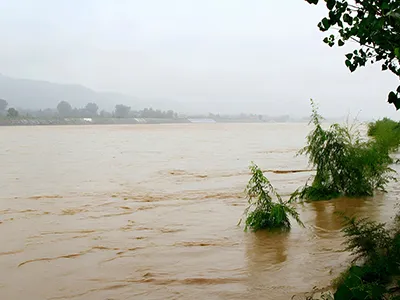

    Monitoreo de la temporada de inundaciones

    Monitore de la temporada de inundaciones
    Ideal para observaciones in situ durante fuertes lluvias, ya sean inundaciones urbanas o crecidas repentinas en regiones montañosas.

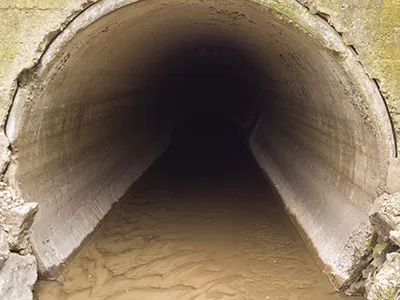

    Inspecciones de aguas residuales y drenaje

    Inspecciones de aguas residuales y drenaje
    Los radares apoyan los controles de campo en salidas de aguas residuales y redes de drenaje subterráneo proporcionando lecturas de flujo superficial sin contacto.

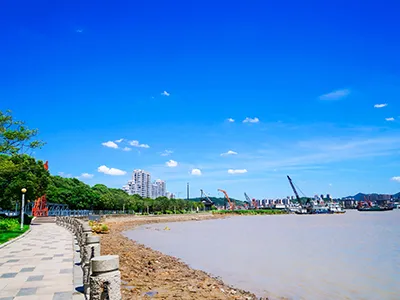

    Monitoreo costero y marino

    Monitoreo costero y marino
    Los radares portátiles también se pueden utilizar para medir corrientes superficiales en entornos costeros y marinos durante inspecciones costeras de rutina.

    Transmisores de nivel de radar relacionados
    ¿Necesita ayuda para encontrar el sensor de radar adecuado?

    Le guiaremos hacia la opción adecuada para su proyecto.

    Otros sensores de radar

    Un radar de microbanda planar de 24 GHz, combinado con un procesamiento backend dedicado, puede extraer la velocidad del flujo superficial con buena estabilidad. Este tipo de sensor (RVM2400) ofrece un buen rendimiento en canales abiertos y tramos de ríos naturales, donde la superficie del agua suele cambiar debido a la presencia de residuos, flujo irregular o profundidad variable.

    El sensor mide velocidades de flujo de 0.05 a 30m/s con una precisión de ±1%. Este rango abarca tanto condiciones de baja como de alta velocidad, lo que permite al sensor seguir los rápidos aumentos de la velocidad del agua que se producen durante la temporada de inundaciones, manteniendo la salida estable incluso cuando el flujo se vuelve turbulento.

    El radar de ondas milimétricas FMCW es una mejor opción para monitorear la velocidad o el caudal sin contacto, ya que toma mediciones desde arriba de la superficie del agua. Los radares de ondas guiadas utilizan una sonda que necesita estar en contacto directo con el material, lo que significa que no pueden medir la velocidad ni el caudal a distancia. Los radares FMCW, por otro lado, pueden detectar con precisión el movimiento del agua mediante análisis Doppler o de desplazamiento temporal, lo que proporciona resultados estables y fiables.
