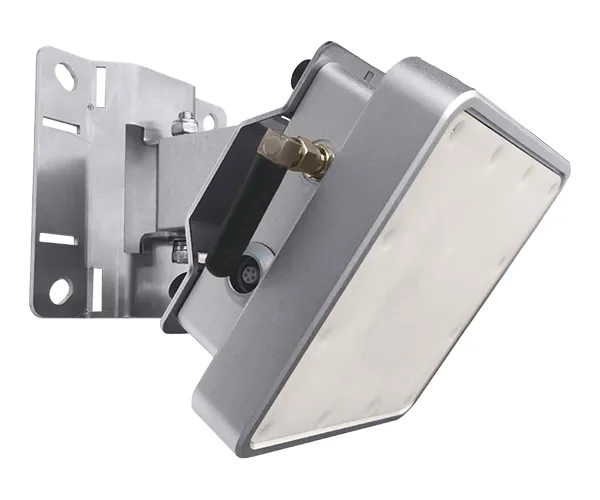

    Radar de velocidad de flujo (Radar de velocidad superficial)

    Medidor de velocidad de flujo para la medición sin contacto de la velocidad del flujo superficial en canales abiertos y ríos

    Los sensores de velocidad de flujo por radar de 24 GHz están diseñados para la monitorización sin contacto del caudal en canales abiertos y ríos naturales. Incorporan un diseño de radar de microbanda planar junto con un procesamiento backend dedicado, lo que permite medir con precisión la velocidad del flujo superficial, incluso cuando las condiciones del agua son variables.

    Su diseño compacto los hace ideales para monitorización a largo plazo en aplicaciones de hidrología, sistemas de riego, gestión de recursos hídricos y drenaje urbano, eliminando la necesidad de colocar equipos dentro del agua y garantizando mediciones seguras, fiables y de bajo mantenimiento.

    Solicitar una cotización
    Parámetros
    • Frecuencia de operación 24 GHz
    • Precisión de medición ±1 %
    • Ángulo del haz 12° (horizontal), 25° (vertical)
    • Corriente de operación < 25 mA a 24 V o < 50 mA a 12 V
    • Temperatura de proceso -40 a 80 °C
    • Rango de medición de velocidad 0.1 a 30 m/s
    • Distancia de medición hasta 30 m
    • Ángulo de inclinación para la medición de velocidad 0° a 80°
    • Tipo de antena Antena de matriz planar, 12° × 25°
    • Alimentación 9–30 VCC
    • Grado de protección IP68
    • Material de la carcasa Aleación de aluminio
    • Método de montaje Instalación con soporte
    • Interfaz de datos RS485 (Modbus), Bluetooth para configuración de parámetros
    • Dimensiones 110 × 110 × 45 mm
    • Peso 919 g

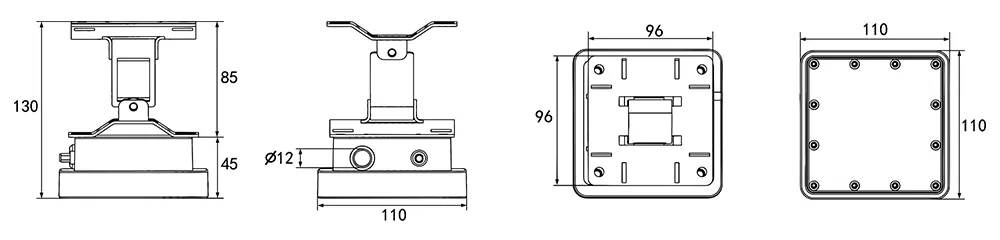

    Dibujo dimensional
    Dibujo dimensional
    Características
    • Los sensores de velocidad de flujo por radar utilizan tecnología de radar planar con un rango de medición de 0.1 a 25 m/s y una distancia de detección de 0 a 30 m.
    • Ofrecen varias opciones de comunicación, incluyendo Bluetooth, y se pueden configurar a través de un miniprograma de WeChat, lo que facilita la integración del sistema.
    • Las lecturas de velocidad son rápidas y estables, lo que los hace adecuados para condiciones de alto caudal durante la temporada de inundaciones.
    • Incorporan una función automática de medición de ángulos que permite compensar ángulos de inclinación de la instalación de 3° a 60° para obtener una salida de velocidad precisa.
    • El diseño cumple con los estándares de protección IP68 e incluye protección contra rayos para un funcionamiento fiable en exteriores.
    • La medición sin contacto elimina el impacto de las inclemencias del tiempo, la corrosión de las aguas residuales y los sedimentos, lo que reduce la necesidad de mantenimiento.
    • Los modos de medición y de suspensión se combinan para reducir el consumo energético total.
    Aplicaciones
    Recursos hídricos

    Recursos hídricos
    Se utiliza para medir la velocidad del flujo en ríos y canales abiertos.

    Monitoreo de inundaciones

    Monitoreo de inundaciones
    Útil para rastrear inundaciones urbanas durante la temporada de lluvias y para monitorear inundaciones repentinas por tormentas en áreas montañosas.

    Sistemas ambientales y de drenaje

    Sistemas ambientales y de drenaje
    Se puede utilizar para monitorear puntos de descarga de aguas residuales y redes de drenaje subterráneo.

    Monitoreo costero

    Monitoreo costero
    Adecuado para medir la velocidad del flujo superficial en entornos costeros y marinos.

    Transmisores de nivel de radar relacionados
    ¿Necesita ayuda para encontrar el sensor de radar adecuado?

    Le guiaremos hacia la opción adecuada para su proyecto.

    Otros sensores de radar

    Un radar de microbanda planar de 24 GHz, combinado con un procesamiento backend dedicado, puede extraer la velocidad del flujo superficial con buena estabilidad. Este tipo de sensor (RVM2400) ofrece un buen rendimiento en canales abiertos y tramos de ríos naturales, donde la superficie del agua suele cambiar debido a la presencia de residuos, flujo irregular o profundidad variable.

    El sensor mide velocidades de flujo de 0.05 a 30m/s con una precisión de ±1%. Este rango abarca tanto condiciones de baja como de alta velocidad, lo que permite al sensor seguir los rápidos aumentos de la velocidad del agua que se producen durante la temporada de inundaciones, manteniendo la salida estable incluso cuando el flujo se vuelve turbulento.

    El radar de ondas milimétricas FMCW es una mejor opción para monitorear la velocidad o el caudal sin contacto, ya que toma mediciones desde arriba de la superficie del agua. Los radares de ondas guiadas utilizan una sonda que necesita estar en contacto directo con el material, lo que significa que no pueden medir la velocidad ni el caudal a distancia. Los radares FMCW, por otro lado, pueden detectar con precisión el movimiento del agua mediante análisis Doppler o de desplazamiento temporal, lo que proporciona resultados estables y fiables.
